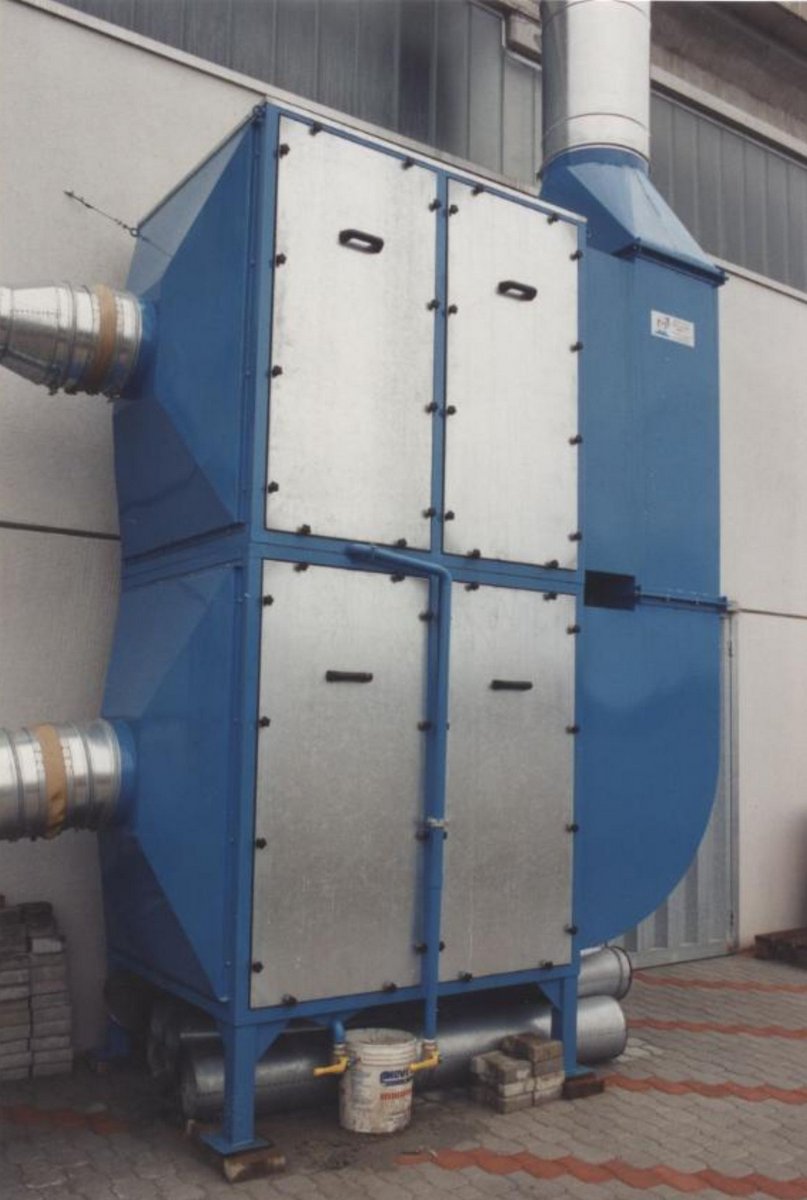

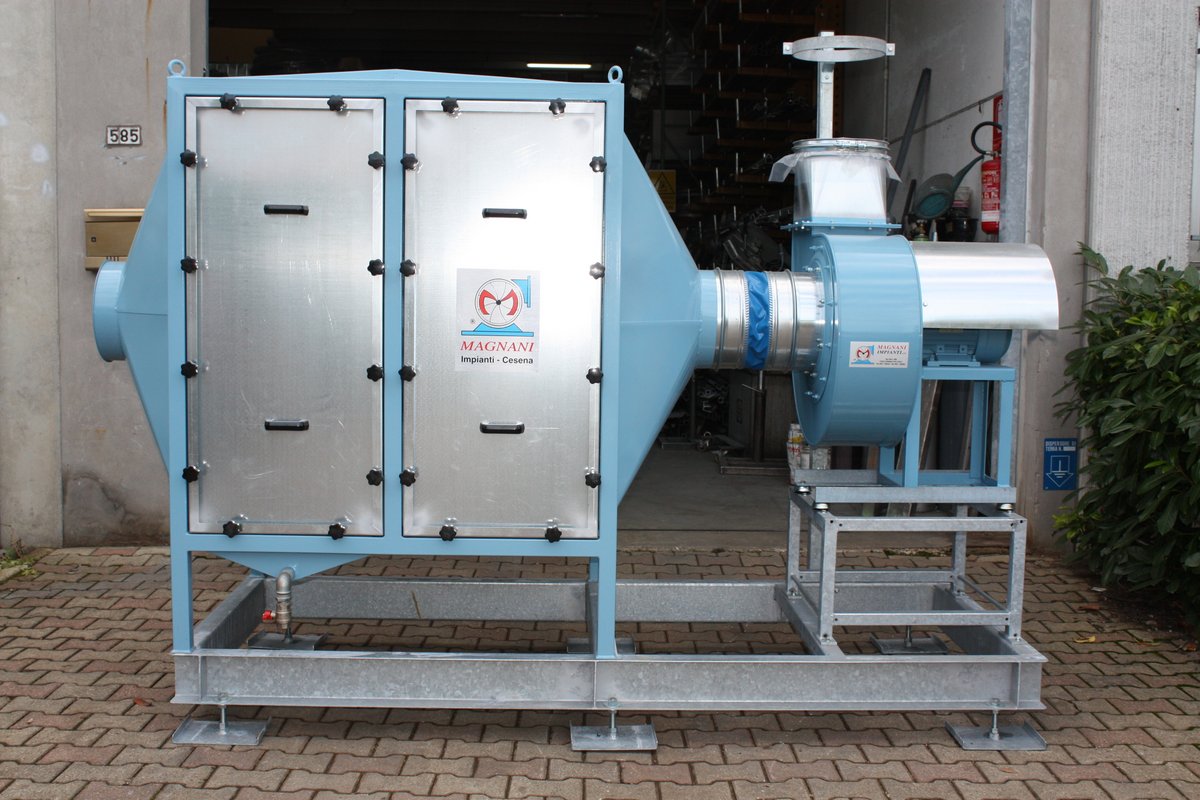

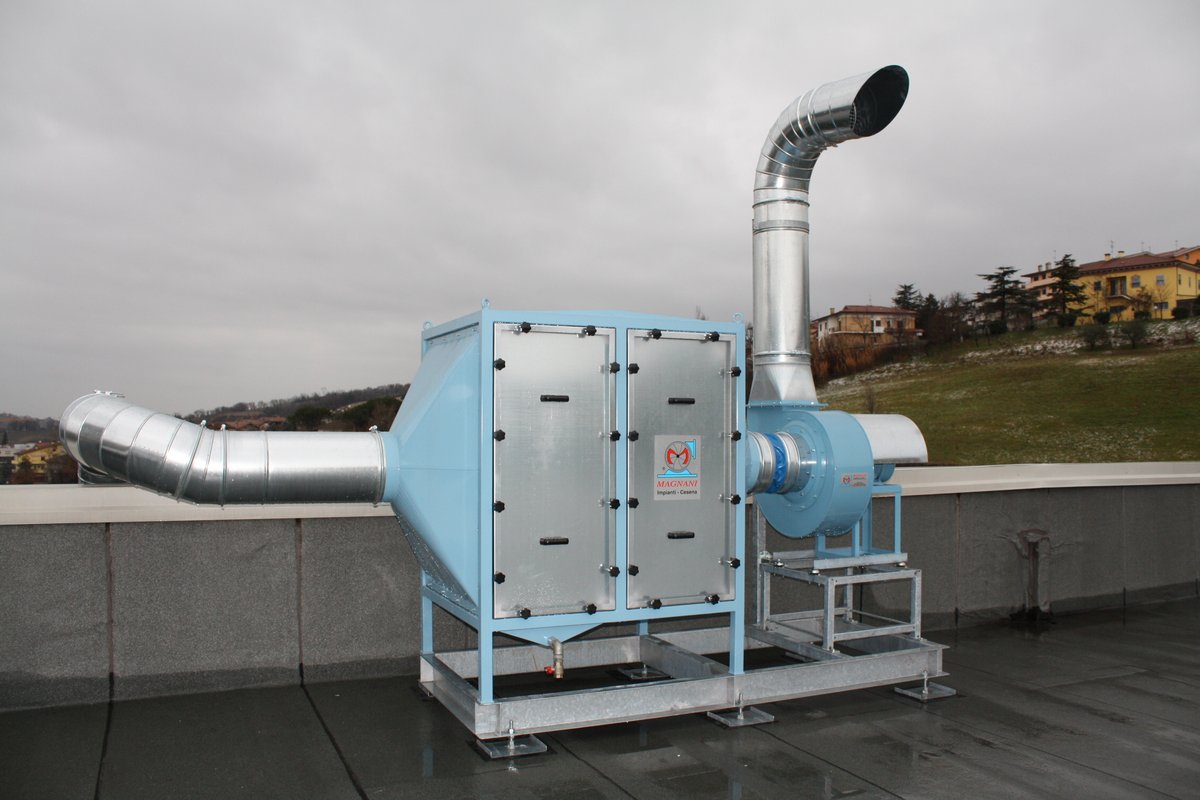

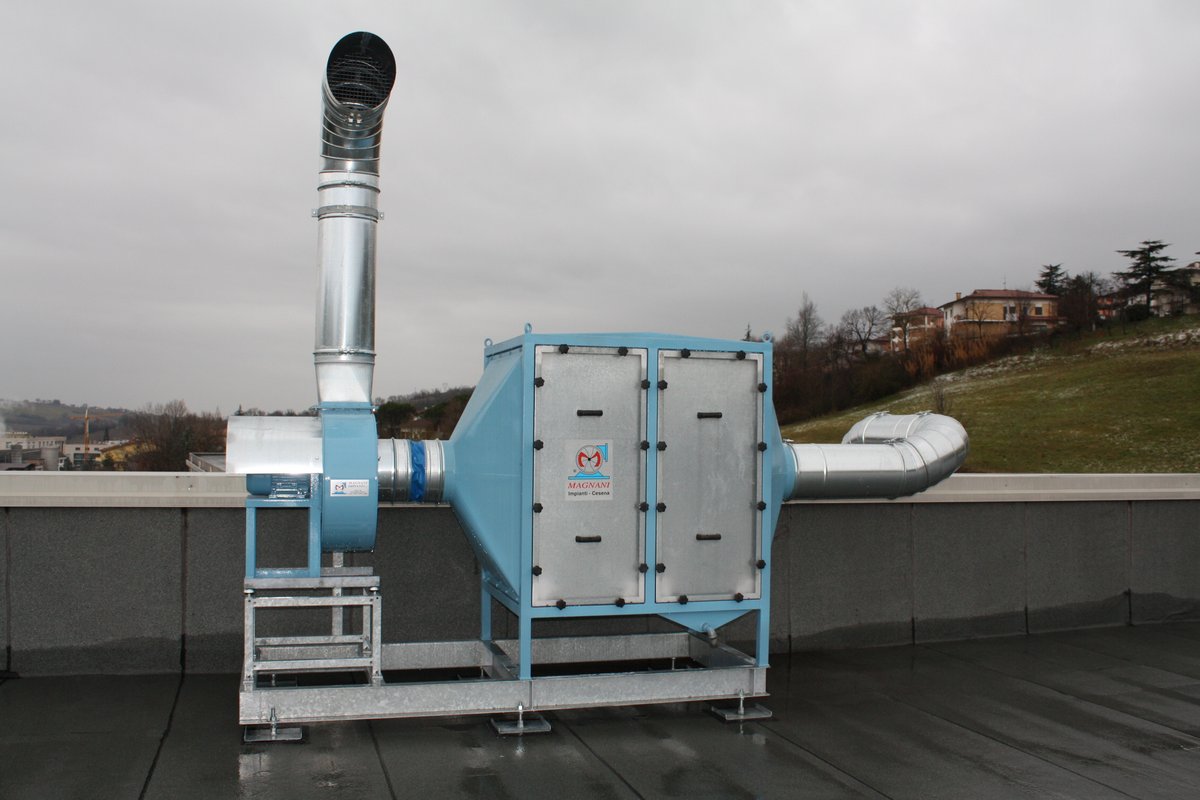

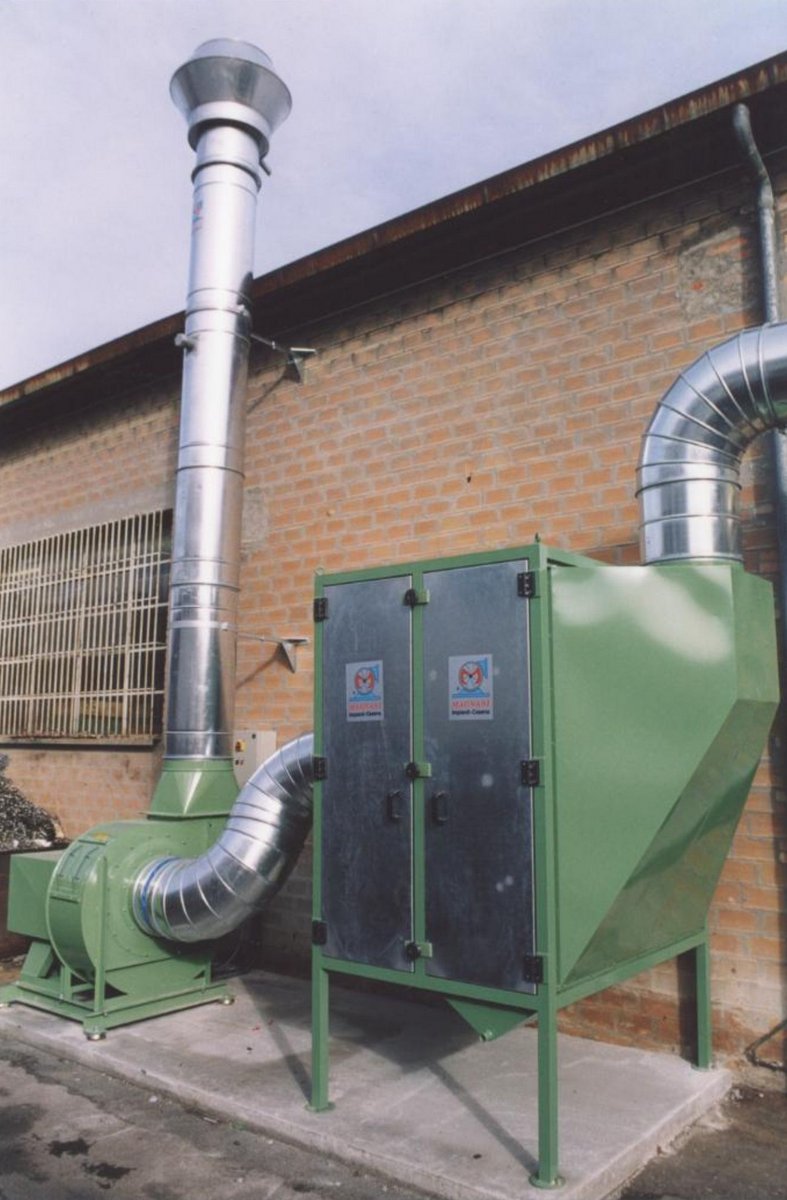

Filtro installato per l'abbattimento di olii e nebbie oleose, per aziende metalmeccaniche, in particolare tornerie, ingranaggerie, ed opifici con torni, rettifiche e centri di lavoro a CNC.
CARATTERISTICHE:
Costruttivamente il filtro per olio presenta una struttura autoportante realizzata in carpenteria saldata e verniciatea polvere ( in forno T= 200�C ), per il contenimento di diversi setti filtrati e delle rispettive guide di estrazione, � interamente pannellato con lamiera zincata e presenta portelloni frontali di ispezione e manutenzione, raccordi in ingresso ed in uscita, camino di emissione aria in atmosfera e valvola a sfera di scarico olio acqua e condense.
Ogni filtro � dotato di due pannelli in profilato di alluminio, a profilo brevettato, che posti in serie formano prefiltro e filtro di abbattimento, tenuti in sede da guide e molle in acciaio inox per l'aggancio.
Codesti setti filtranti sono seguiti da alcune tasce rigide per garantire una elevata filtrazione e l'eliminazione anche delle particelle pi� fini.
FUNZIONAMENTO:
Il flusso proveniente dalla linea centralizzata di aspirazione che raccorda tutte le macchine operatrici esistenti in Azienda, investe in successione prefiltro, filtro e tasche filtranti.
Nel percorso attraverso il particolare profilo di prefiltro e filtro si hanno due effetti concomitanti:
1) aggregazione di particelle oleose minuscole in gocce pi� grandi e pi� pesanti;
2) separazione fisica della soluzione olio-acqua formatasi dall'aria con successiva sua decantazione nel collettore di fondo. L'aria subisce poi una ulteriore filtrazione attraverso le tasche ad alta efficenza, prima di essere immessa in atmosfera.
MANUTENZIONE:
La manutenzione del filtro descritto � particolarmente semplice e poco onerosa, richiedendo solo i seguenti due interventi:
a) evacuazione periodica delle condense ed eliminazione delle stesse quale rifiuto tossico nocivo ( non disperdere in ambienti o in fogna!) ;
b) sostituzione delle tasche filtranti ( circa due volte all'anno) al termine della loro vita utile ed eliminarle insieme alle condense
